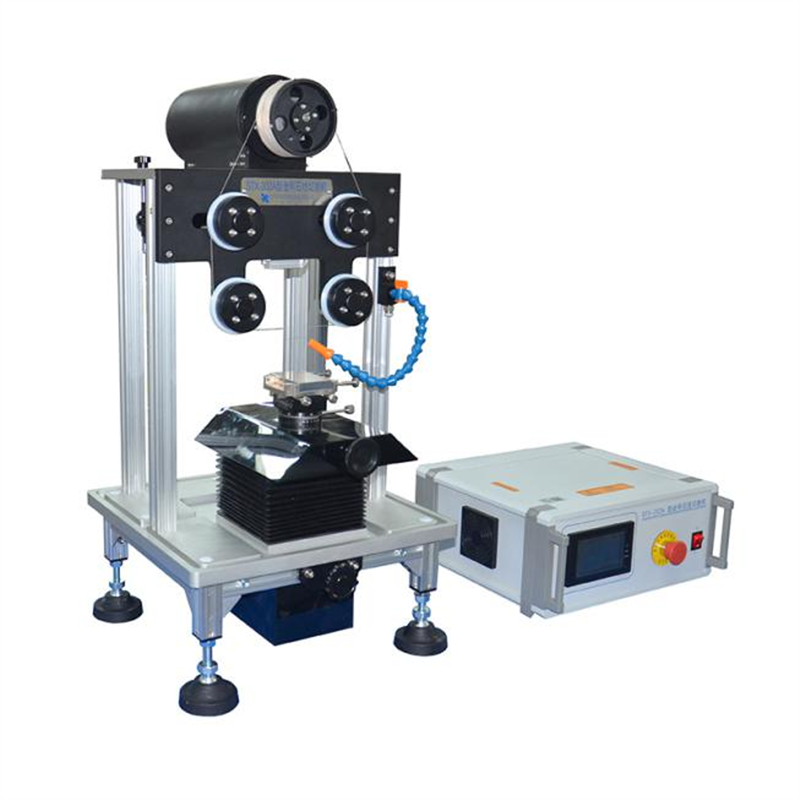

STX-202A小型金剛石線切割機

簡要描述：STX-202A小型金剛石線切割機是專為材料研究人員而設計，用于脆性材料樣品的精密切割，可以對材料進行切片、切斷、開方等，旋轉轉臺也可以對試樣切割一定角度?？汕懈畹牟牧习沾?、晶體、玻璃、金屬、巖石、熱電材料、紅外光學材料、復合材料以及生物醫學材料等。

產品型號：
廠商性質：生產廠家
更新時間：2025-07-16
訪問量：6759

產品咨詢聯系我們

產品分類CLASSIFICATION

相關文章ARTICLES

查看全部

詳細介紹

品牌	其他品牌	價格區間	2萬-5萬
儀器種類	精密切割機	產地類別	國產
應用領域	地礦

產品簡介 STX-202A小型金剛石線切割機

STX-202A小型金剛石線切割機是專為材料研究人員而設計，用于脆性材料樣品的精密切割，可以對材料進行切片、切斷、開方等，旋轉轉臺也可以對試樣切割一定角度?？汕懈畹牟牧习沾?、晶體、玻璃、金屬、巖石、熱電材料、紅外光學材料、復合材料以及生物醫學材料等。本機是一款可進行連續切割的金剛石線切割機，設置好切割程序后試樣連續進給，無需手動調節，切割后的樣品尺寸精度高。切割線采用單根線循環往復的運動模式，可使用的線的長度長，一次上線的使用壽命長，提高了切割效率。張緊輪采用彈簧張緊的模式，彈簧剛性強，張緊力大，張緊力在切割過程中保持不變，保持金剛石線的張緊度。用其進行超薄精密切割時，切得的薄片（約1英寸范圍內）厚度可以達到0.08mm。

主要特點 STX-202A小型金剛石線切割機

可用于各種不同硬度材料的切割，特別是適用于脆性、易解理的晶體切割。
操作簡便，加工質量?jī)?yōu)良。
采用鋁型材結構，美觀輕便。

技術參數 STX-202A小型金剛石線切割機

產品名稱	STX-202A小型金剛石線切割機
產品型號	STX-202A
安裝條件	1.溫濕度：10-85%RH (at 25℃ 無凝露）溫度： 0-45℃。 2.設備周圍無強烈震源和腐蝕氣體。 3.冷卻液：需要（建議使用切削油） 4.供電電源：?jiǎn)蜗啵篈C220V 50Hz 國標三極插座 10A 必須有良好接地。 5.氣源(壓縮空氣）：無需求。 6.工作臺：建議 1000X600X700mm 承重 80KG 以上(固體水泥臺為佳）。 7.通風裝置：無特殊要求。
主要參數	1、供電接口：國標帶保險三極插座 AC220 50Hz 10A 2、總功率：100W 3、主體構成：鋁合金框架 4、切割線長度：≤20m 5、切割線直徑：≤0.45mm 6、切割線張緊方式：彈簧機械式張緊 7、主軸切割旋轉方式：往復式旋轉 8、主軸轉速：2--260rpm 可調 9、切割速度：0.05～40mm/min 10、回程速度：1～40mm/min 11、Z 軸有效行程：≤60mm 12、Y 軸有效行程：≤50mm 13、二維夾具水平/傾斜轉角：手動二維夾具：水平0-360°傾角±15° 14、兩導向輪內側MAX間距：95mm 15、切割MAX工件直徑和長度：Φ50X50mm 16、載樣塊尺寸（長×寬×高）：80X51X12mm 17、切割厚度（深度）：有效值≤50mm 18、控制方式：外接獨立控制箱 PLC 編程器+4.3 寸觸摸屏 19、切割區域視頻監控：無 備注： 1、設備供電為國內標準 AC220V 50Hz 供電，實際供電以產品后部標牌參數為準. 2、STX-202A-DC 型切割機隨機標配電源適配器： IN： AC100-240V 50/60Hz OUT：DC24V 11.67A 3、部分機型支持 AC110V 50/60Hz 產品定制。
產品規格	尺寸：414mm×500mm×810mm；重量：約40kg
功能用途	1、陶瓷材料：氧化鋁陶瓷、氧化鋅陶瓷、氧化鋯陶瓷、靶材陶瓷、蜂窩陶瓷、半導體陶瓷、導電陶瓷、不導電陶瓷等； 2、晶體材料：石墨、硅晶體（太陽能多晶硅、單晶硅）、藍寶石、氧化鋁晶體、紅外玻璃晶體、碳化硅晶體、碘化銫晶體等； 3、玻璃材料：硫系玻璃、光學玻璃、石英玻璃、紅外玻璃、玻璃管等； 4、金屬材料：鐵、鋁、銅、鈦合金、鎂合金等金屬及合金、有色金屬（硫化鋅、鐵氧體）等； 5、復合材料：PVC板、碳纖維復合材料、玻璃纖維復合材料等 6、巖石材料：天然巖石、玉石、隕石、裴翠、瑪瑙等精密切割；各類高價值材料的精密切片；地質光片、地質薄片（沉積巖、巖漿巖、變質巖、礦石）等開方切片。 7、熱電材料：碲化鉍，碲化鉛、硅鍺合金等 8、紅外光學材料：硒化鋅、硫化鋅、硅、鍺等晶體 9、生物醫學材料：生物塑化標本切片（人體動物器官、頜骨軟硬組織聯合切片、種植體觀察、牙齒冠橋，牙齒等組織學標本）；骨科軟硬組織聯合切片（股骨、髖關節、椎體等鮮活組織和硬組織、帶植入物的骨組織學樣本等）；心腦血管支架切片，結石切片等醫學組織切片； ...... 注：材料硬度小于金剛石線的均可進行精密切割。

標準配件 STX-202A小型金剛石線切割機

序號	名稱	數量	圖片

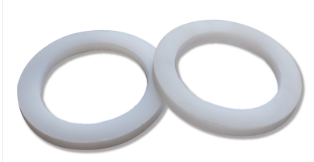

1	聚乙烯（PE）張緊輪	2個
2	聚乙烯（PE）導向輪	2個
3	2英寸切割90°定位模	1套
4	金剛石線	3卷

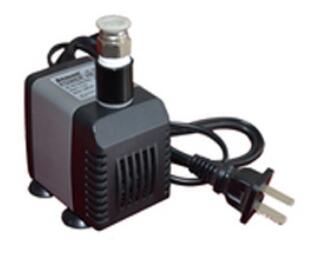

5	水泵	1個

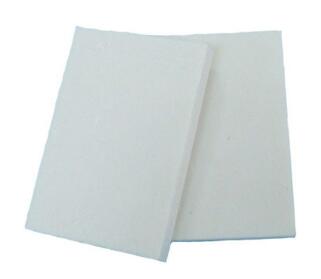

6	樹脂陶瓷塊	2塊

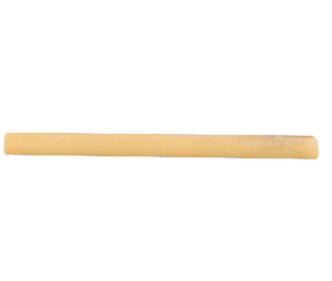

7	石蠟棒	4根

可選配件 STX-202A小型金剛石線切割機

序號	名稱	功能類別	圖片
1	金剛石線（?0.25mm、?0.35mm、?0.42mm）?	（可選）

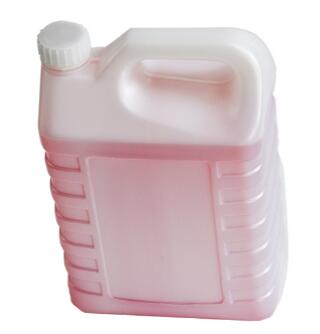

2	切割專用油	（可選）
3	地質薄片切割?yuàn)A具	（可選）

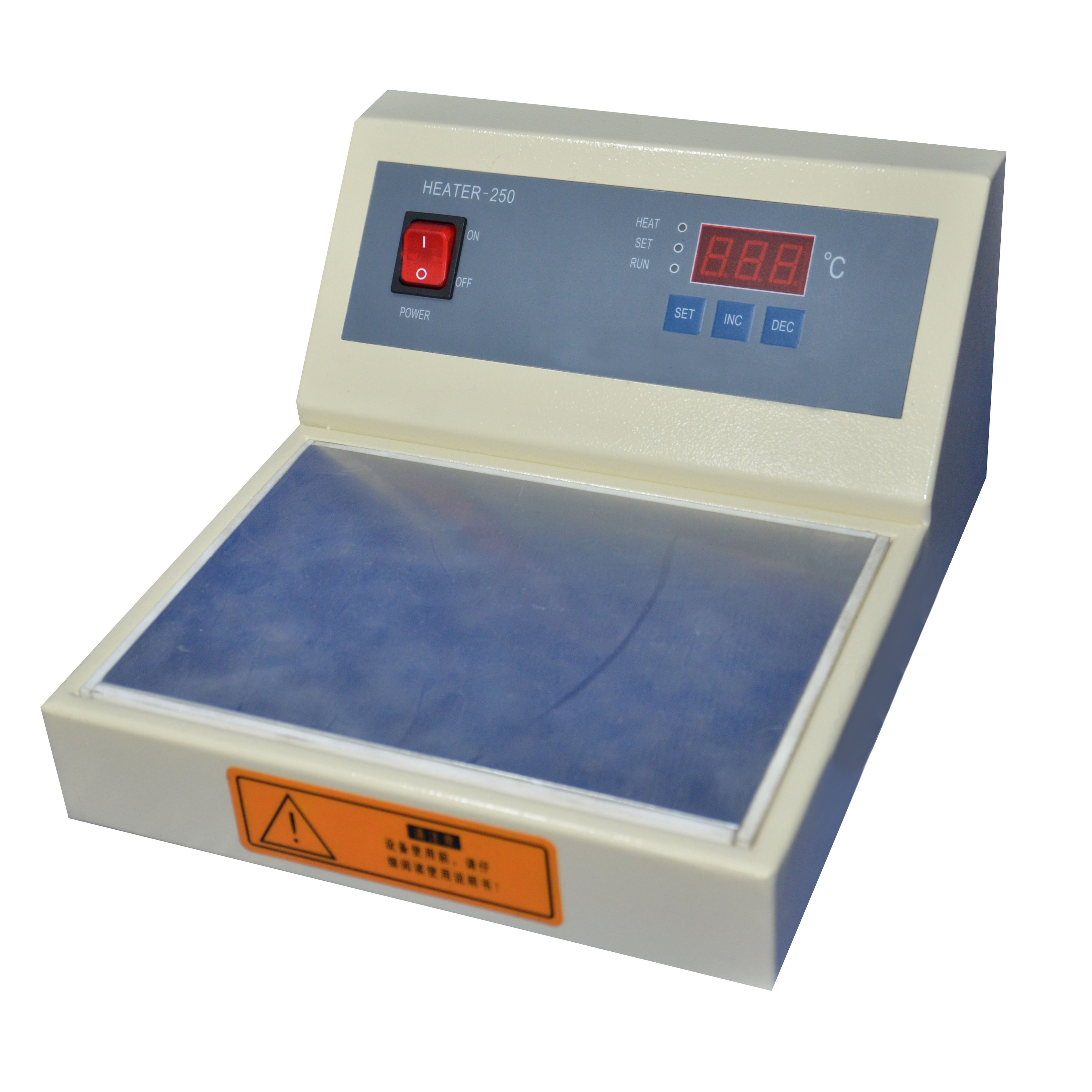

4	HEATER系列加熱平臺	（可選）

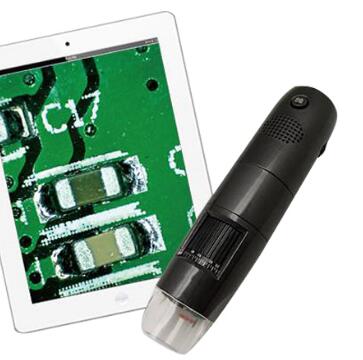

5	便攜式顯微鏡（3R無線數字顯微鏡）	（可選）

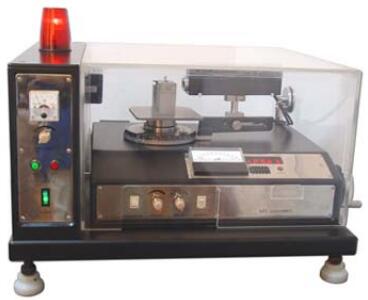

6	DX-100單晶定向儀	（可選）
